华中地区自动化产线升级中伺服电缆屏蔽干扰的常见问题及对策

在华中地区的汽车零部件、3C电子和重型机械制造车间里，伺服系统抖动、通讯丢包甚至驱动器报警，往往并非电机或控制器本身的问题。现场排查到最后，超过六成故障源头指向了那根不起眼的动力回馈线——伺服电缆的屏蔽层失效。尤其在产线提速改造后，变频器与伺服驱动器共处一柜，高频谐波通过电缆耦合，轻则定位精度漂移，重则直接烧毁编码器接口。

干扰从哪来？——被忽视的“第三导体”

很多设备维护人员习惯把干扰归咎于接地不良，却忽略了电缆自身结构对EMC性能的决定性影响。普通PVC护套电缆在弯折500万次后，编织屏蔽网覆盖率从85%骤降至60%以下，屏蔽电阻成倍上升。这就像给高速运转的伺服系统穿了一件漏风的雨衣——低频干扰滤不掉，高频辐射挡不住。

华中地区夏季湿热、冬季干冷，昼夜温差常超15℃，普通电缆的热胀冷缩会加速屏蔽层与绝缘层之间的相对位移。我们在武汉某锂电模组产线实测过：使用国产普通屏蔽电缆的工位，EMI频谱在2MHz附近出现明显尖峰，而更换为高覆盖率镀锡铜编织网结构的屏蔽电缆后，该频段噪声底噪下降约23dB。这个数据，直接决定了伺服整定参数能否收敛。

选型不是看外径，而是看“弯曲寿命×屏蔽衰减”

产线设计院给出的BOM表里，经常只标注“屏蔽电缆”三个字，这是极不负责任的。真正适用于工业机器人关节和拖链系统的电缆，必须同时满足三个维度的指标：柔性电缆的弯曲半径（通常≤5倍外径）、拖链电缆的循环次数（不低于1000万次）、以及屏蔽层的转移阻抗（在30MHz下应小于100mΩ/m）。

这里有个容易被采购忽略的细节：屏蔽层材质。铝箔加镀锡铜编织的双重屏蔽结构，在1GHz以下频段的屏蔽效能比单层铝箔高出40%以上，但成本仅增加15%左右。对于华中地区大量存在的冲压机器人——它们每秒启停3次以上，冲击电流峰值可达额定电流的8倍——这种双重屏蔽结构几乎是刚需。

• 动力芯线：采用5类以上绞合软铜导体，绝缘层用耐油、耐水解的TPE材料，避免PVC在油雾环境下析出增塑剂腐蚀屏蔽层。
• 屏蔽结构：优先选择“铝箔100%覆盖+镀锡铜编织85%以上密度”的组合，且编织角度控制在30°-40°之间，保证弯折时屏蔽层不散开。
• 护套材质：PUR（聚氨酯）外护套在-40℃到+80℃范围内保持弹性，且耐磨性比PVC高5倍，适合华中地区无暖气厂房冬季低温环境。

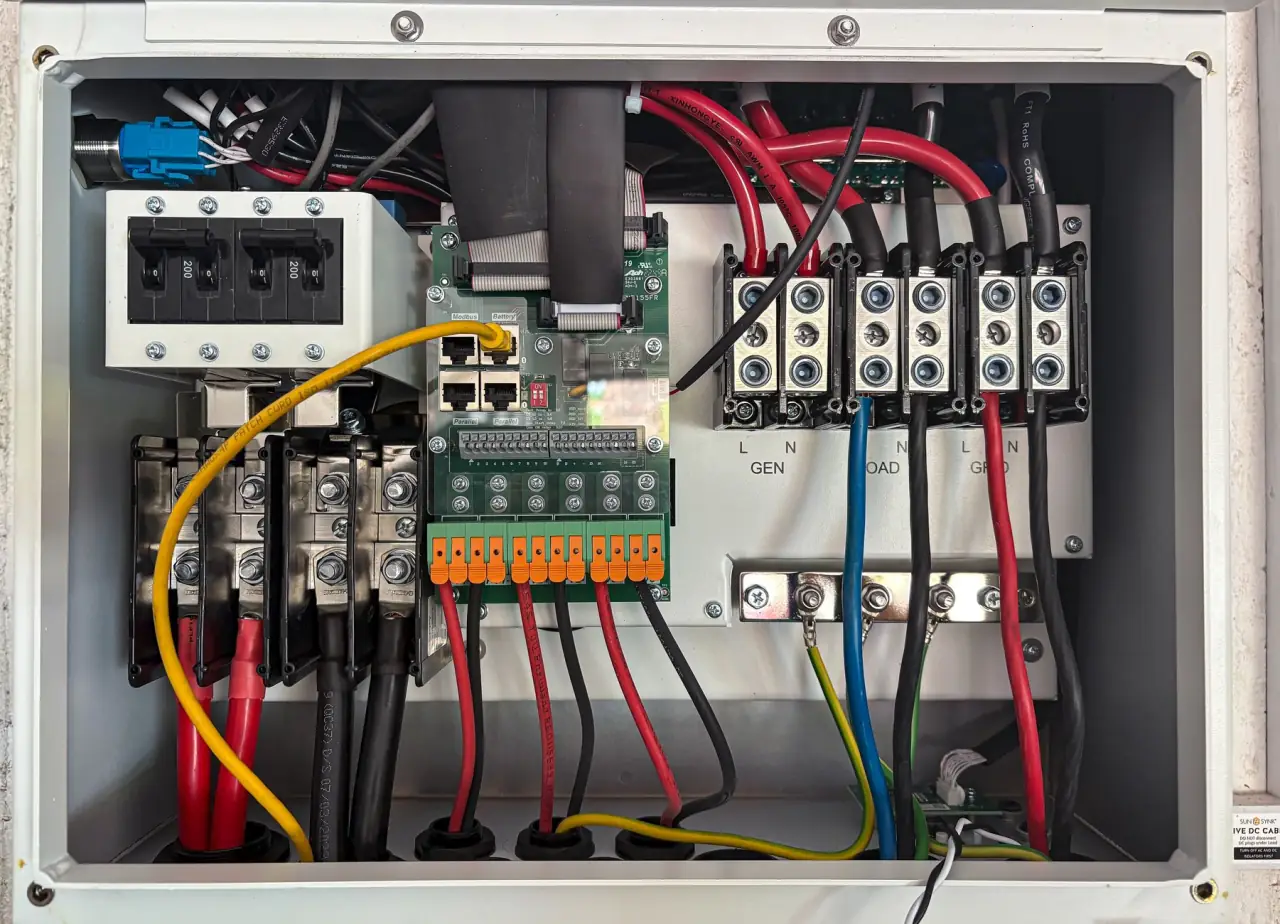

现场接地与布线：最后一道防线

即使选择了优质的工业机器人电缆，如果屏蔽层两端接地方式错误，一切归零。伺服系统属于高频干扰场景，屏蔽层必须采用360°环形接地——即屏蔽层与连接器金属外壳完全接触，而非传统的“辫子”式接地线。后者在1MHz以上频段会形成天线效应，反而放大辐射干扰。

我们在长沙一家工程机械企业的焊接工作站做过对比测试：采用单端接地的伺服电缆，其编码器反馈信号的眼图张开度仅为42%；改为双端接地并加装铁氧体磁环后，眼图张开度提升至87%，伺服驱动器报警频率从每周7次降至每月不足1次。这个案例后来被写入该企业的设备维护规范。

产线升级的长期账：柔性电缆是隐形投资

华中地区的自动化改造正从单机自动化向整线互联过渡，这意味着电缆不仅要跟着机械手做多轴复合运动，还要承受AGV小车碾压和切削液飞溅。普通电缆的“一次性使用”思路已完全失效。一条30米长的拖链电缆，如果因频繁弯折导致芯线断裂，更换的人工成本、停机损失往往是电缆本身价格的12-18倍。

所以，我们在给客户做技术方案时，反复强调一个原则：电缆的柔性和屏蔽性能，不是可选项，而是产线长期稳定运行的先决条件。尤其是伺服电机功率在1kW以上的工位，建议选用带独立屏蔽层的对绞结构柔性电缆，每对信号线单独屏蔽后整体再包一层总屏蔽，这样能同时抑制差模和共模干扰。武汉南瑞思创科技在华中地区服务的三十余条汽车焊装线中，采用该结构的工位，三年内未出现一例因电缆屏蔽失效导致的伺服报警。

未来两年，华中区域的产线改造将更多引入协作机器人和视觉引导系统，这对电缆的柔性、耐扭转以及信号完整性提出了更高要求。与其等故障发生后再去“救火”，不如在方案设计阶段就把屏蔽电缆的转移阻抗、弯曲寿命和护套耐介质性能写进招标技术文件——这才是真正的成本控制。
